一、产品概述

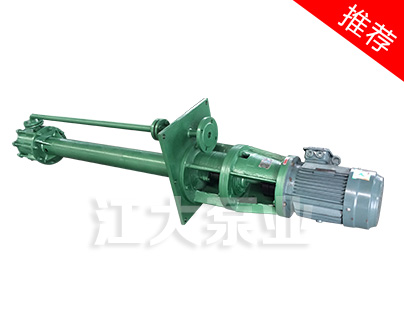

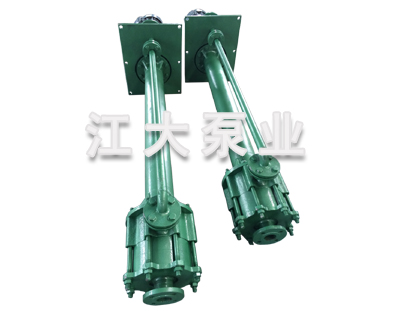

FY-D立式液下多级泵是一种特殊型式的多级离心泵。广泛适用于采油厂、化工厂、炼油厂、发电厂、水厂等输送各种物理或化学性能类似于清水的油类及油水混合物。
二、性能范围
流量：Q 6-400m3/h
扬程：H 15~600m
温度：T -40℃～+180℃
粘度：δ ≤200cst(厘沲）
特殊工况，另可设计
三、结构特点
该系列泵为节段剖分立式多级离心泵，电机采用立式防爆型，从电机端看为逆时针旋转。介质从底部轴向吸入，水平吐出。安装便利，极为适合户外安装作业轴向力主要由平衡鼓承受，并设置推力球轴承平衡残余轴向力。轴封采用迷宫式节流减压，加填料密封，保证填封处无泄漏。微少的液体从溢流管排回吸液池。
四、型号意义
（D L Y 50-25×8）
D：多级
L：立式
Y：液下型
50：流量：Q（m3/h)
25：单级扬程H（m)
8：级数
五、性能参数表
型号 Model | 流量 | 总扬程 | 转速 | 电机功率 | 泵效率 |
FY-D6-15×1 | 6 | 15 | 2950 | 2.2 | 45 |
FY-D6-15×2 | 6 | 30 | 2950 | 2.2 | 45 |
FY-D6-15×3 | 6 | 45 | 2950 | 2.2 | 45 |
FY-D6-15×4 | 6 | 60 | 2950 | 3.0 | 45 |
FY-D6-15×5 | 6 | 75 | 2950 | 4.0 | 45 |
FY-D6-15×6 | 6 | 90 | 2950 | 4.0 | 45 |
FY-D6-15×7 | 6 | 105 | 2950 | 5.5 | 46 |
FY-D6-15×8 | 6 | 120 | 2950 | 5.5 | 46 |
FY-D6-15×9 | 6 | 135 | 2950 | 7.5 | 46 |
FY-D6-15×10 | 6 | 150 | 2950 | 7.5 | 46 |
FY-D6-15×11 | 6 | 165 | 2950 | 7.5 | 46 |
FY-D6-15×12 | 6 | 180 | 2950 | 7.5 | 46 |
FY-D12-15×1 | 12 | 158 | 2950 | 3.0 | 52 |
FY-D12-15×2 | 12 | 30 | 2950 | 3.0 | 52 |
FY-D12-15×3 | 12 | 45 | 2950 | 4.0 | 52 |
FY-D12-15×4 | 12 | 60 | 2950 | 5.5 | 52 |
FY-D12-15×5 | 12 | 75 | 2950 | 7.5 | 52 |
FY-D12-15×6 | 12 | 90 | 2950 | 7.5 | 54 |
FY-D12-15×7 | 12 | 105 | 2950 | 7.5 | 54 |
FY-D12-15×8 | 12 | 120 | 2950 | 11 | 54 |
FY-D12-15×9 | 12 | 135 | 2950 | 11 | 54 |
FY-D12-15×10 | 12 | 150 | 2950 | 11 | 54 |
FY-D12-15×11 | 12 | 165 | 2950 | 15 | 54 |
FY-D25-25×12 | 12 | 180 | 2950 | 15 | 54 |
FY-D25-25×1 | 25 | 25 | 2950 | 7.5 | 62 |
FY-D25-25×2 | 25 | 50 | 2950 | 7.5 | 62 |
FY-D25-25×3 | 25 | 75 | 2950 | 11 | 62 |
FY-D25-25×4 | 25 | 100 | 2950 | 15 | 62 |
FY-D25-25×5 | 25 | 125 | 2950 | 18.5 | 62 |
FY-D25-25×6 | 25 | 150 | 2950 | 22 | 62 |
FY-D25-25×7 | 25 | 175 | 2950 | 22 | 62 |
FY-D25-25×8 | 25 | 200 | 2950 | 30 | 62 |
FY-D25-25×9 | 25 | 225 | 2950 | 30 | 62 |
FY-D50-25×1 | 50 | 25 | 2950 | 11 | 68 |
FY-D50-25×2 | 50 | 50 | 2950 | 15 | 68 |
