一、概述

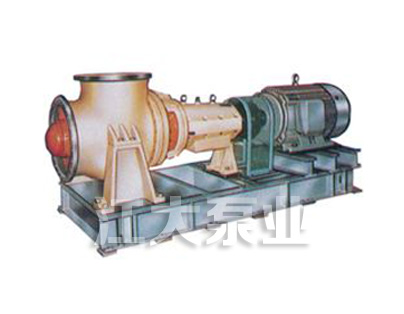

我公司综合国内外蒸发循环泵优点，开发出FJK型蒸发循环泵，可广泛用于化工、有色冶金、制盐、轻工等行业的蒸发、结晶、化学反应等工艺过程，其典型应用范围如下：
* 磷肥厂：湿法磷酸浓缩器、磷铵料浆浓缩器介质的强制循环。 |
二、结构特点
* 抗气蚀性能好：适用于低液位蒸发器，大幅度降低蒸发厂房投资。也适用于泵入口侧配置流体阻力大的加热室的新型蒸发器（反循环蒸发器、双加热室串联蒸发器）。
泵效率高、高效区宽：用改变叶片安装角、改变转速两种方式，满足用户对流量、扬程的要求且使泵的运行工况位于泵高效区内，节能效果显著。
* 慢速型：泵运转平稳；过流件磨损轻、寿命长；晶体破损度低，适合于蒸发结晶工艺。
* 悬臂式转子：与双支撑式相比，轴封数量减半，泵重量轻、外形尺寸小，检修方便。
* 泵体中心支撑：与泵体底脚支撑式相比，转子热对中性好。
* 后开门结构：不拆泵体进出口法兰，即可抽出转子，检修方便、迅速。
* 轴封先进：用集装式机封，寿命6-12个月；用新型阻液式填料密封，填料寿命3-6个月。
* 蒸发器无膨胀节：可供弹性泵底座或悬挂式泵，热补偿可靠，减少蒸发器投资。
* 整机可靠性好：泵轴强度高，轴承承载能力大，轴承座有水冷套，轴封寿命长，材质性能好，确保单泵长期运行。
三、传动方式
* 直联：泵与电机通过挠性联轴器直联（代号D）。
* 皮带传动：通过三角皮带传动，改变转速调节泵性能容易（代号V）
* 减速器：通过减速箱降速，适用于大功率泵（代号G）
四、型号说明
五、性能范围
口径：350-900mm 工作压力：≤0.6MPa
流量：800-10000m3/h 工作温度：≤250℃
扬程：2-8m
六、性能参数表
泵型号 | 流量m3/h | 扬程 | 转速 | 配用功率 kw |
FJX250 | 300-400 | 2.5-4 | 1450 | 18.5-22 |
FJX300 | 520-650 | 2.5-4 | 960 | 22-30 |
FJX350 | 800-1300 | 6 | 980 | 45 |
FJX400 | 1200-1800 | 2.4-5.8 | 740-1200 | 22-45 |
FJX450 | 2000 | 4 | 980 | 55 |
FJX500 | 1500-2400 | 2.4-6.8 | 680-980 | 37-90 |
FJX550 | 1800-3000 | 4-5 | 980 | 90-110 |
FJX600 | 2000-3600 | 2.4-6 | 580-980 | 45-132 |
FJX700 | 3000-5700 | 2.5-5 | 470-650 | 55--185 |
FJX800 | 4800-7600 | 2.5-5 | 470-580 | 75-220 |
FJX900 | 6600-9000 | 2.5-5 | 370-490 | 75-250 |
FJX1000 | 9000-13000 | 2.5-4 | 200-420 | 160-315 |
